El conector de 4 pines sirve para aplicaciones de alimentación y señal.

el conector de 4 pines se ha convertido en un componente común en equipos industriales, electrónica de consumo y sistemas automotrices. A diferencia de los conectores simples de dos clavijas que solo transportan energía, un conector de 4 clavijas puede transmitir energía y múltiples líneas de señal a través de una única interfaz. Los ingenieros de diseño han especificado el conector de 4 pines para sensores, iluminación LED, controles de motores y enlaces de comunicación de datos. La versatilidad de un conector de 4 pines explica su presencia en la automatización de fábricas, dispositivos médicos y electrodomésticos. Los fabricantes continúan produciendo productos con conectores de 4 pines en diversas configuraciones y clasificaciones ambientales.

La configuración de pines de un conector de 4 pines determina su función en un sistema. Un conector de 4 pines utilizado para aplicaciones de sensores normalmente transporta energía, tierra y dos líneas de señal. Un conector de 4 pines para iluminación LED a menudo incluye líneas de alimentación positivas y negativas más dos cables de control para atenuación o cambios de color. Un conector de 4 pines para control de motor puede llevar cables trifásicos más una señal de tierra o de freno. La asignación de pines de un conector de 4 pines debe estar claramente marcada en la carcasa y los esquemas. Una conexión de conector de 4 pines que no coincide puede dañar el equipo conectado.

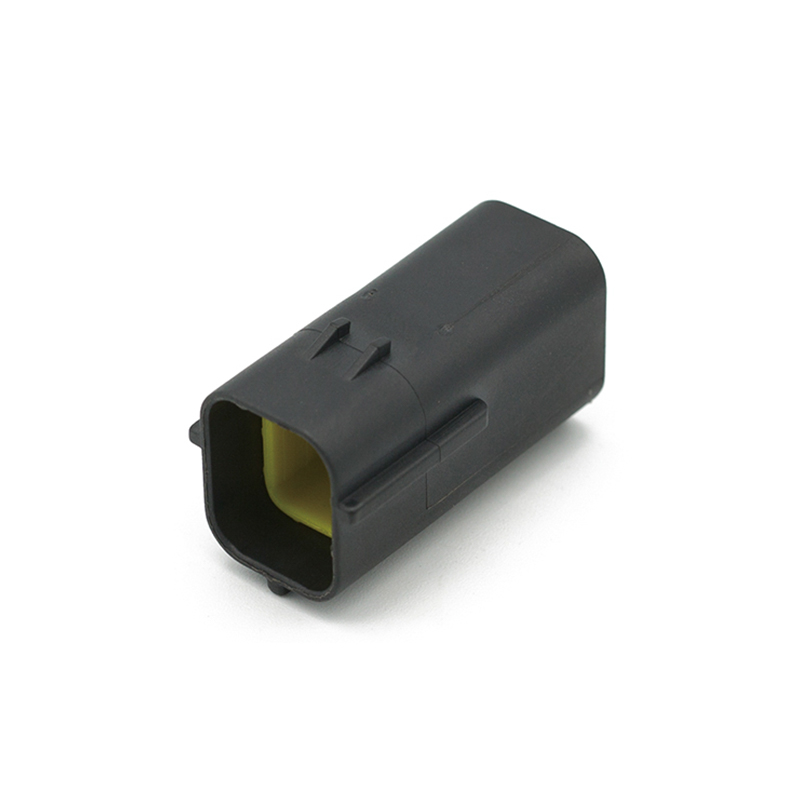

Los tipos de conectores dentro de la categoría de conectores de 4 pines incluyen diseños M12, M8 y Deutsch. Un conector circular de 4 pines con rosca M12 se adapta a sensores y actuadores industriales en entornos de fábrica. En los periféricos de computadora y equipos médicos aparece un conector rectangular de 4 pines con mecanismo de bloqueo. Un conector de 4 pines resistente al agua sirve para aplicaciones de iluminación y compartimento de motor de automóviles. El tipo de conector de 4 pines seleccionado debe coincidir con las condiciones ambientales y la frecuencia de acoplamiento. Un conector sellado de 4 pines evita la entrada de humedad en lugares al aire libre o de lavado.

Los materiales de contacto en un conector de 4 pines afectan la calidad y durabilidad de la señal. Un conector de 4 pines chapado en oro proporciona una excelente resistencia a la corrosión para aplicaciones de señales de bajo voltaje. Un conector estañado de 4 pines ofrece un rendimiento rentable para conexiones de alimentación generales. Un conector de 4 pines con pines mecanizados soporta más ciclos de acoplamiento que las versiones de contacto estampado. La resistencia de contacto de un conector de 4 pines debe permanecer baja durante toda la vida útil del producto. Un conector de 4 pines de alta calidad mantiene un rendimiento eléctrico constante a través de miles de inserciones.

Los métodos de conexión de cables para un conector de 4 pines incluyen soldadura, engarzado y terminales de tornillo. Un conector de 4 pines cableado en campo permite a los técnicos conectar su propio cable al cuerpo del conector. Un conector premoldeado de 4 pines en un conjunto de cables proporciona alivio de tensión sellado de fábrica. Un conector de 4 pines con terminales de tornillo simplifica la instalación sin herramientas de engarzado especiales. El calibre de cable aceptado por un conector de 4 pines oscila entre 30 y 14 AWG, según el tamaño del conector. Un conector de 4 pines correctamente terminado garantiza un contacto eléctrico confiable y una retención mecánica.

Las clasificaciones ambientales de un conector de 4 pines determinan las ubicaciones de instalación adecuadas. Un conector de 4 pines con clasificación IP67 resiste la inmersión temporal en agua para uso en exteriores o lavado. Un conector de 4 pines con clasificación IP69K resiste salpicaduras de alta presión y alta temperatura en instalaciones de procesamiento de alimentos. Un conector de 4 pines con certificación UL o CSA cumple con los estándares de seguridad para maquinaria industrial. El rango de temperatura de un conector de 4 pines debe coincidir con el entorno operativo. Un conector de 4 pines para uso en exteriores requiere materiales de carcasa resistentes a los rayos UV.

el conector de 4 pines probablemente continuará como una interfaz estándar para sensores y controles. Los avances en la tecnología de sellado pueden producir conectores de 4 pines adecuados para entornos más hostiles. Para los ingenieros que buscan conexiones confiables de circuitos múltiples, el conector de 4 pines ofrece una solución práctica.
