Conjunto de enchufe de 3 vías para conexiones de arnés automotriz

La posición del conector es sólo el punto de partida

Los mazos de cables automotrices conectan componentes eléctricos a través de ramas de cables, terminales e interfaces de conectores organizados. un Conjunto de enchufe de 3 vías Proporciona tres posiciones de contacto dentro de una carcasa, creando un punto de conexión definido entre piezas compatibles. Su función dentro de un arnés depende del diseño del circuito y de las especificaciones del conector seleccionado.

El recuento de posiciones por sí solo no establece si un conector se adapta a una aplicación particular. Los ingenieros también revisan el componente de acoplamiento, el calibre del cable, la clasificación de contacto, la disposición de montaje y el espacio disponible. Dos conectores con tres posiciones pueden diferir en dimensiones, paso, límites eléctricos o estilo de terminación.

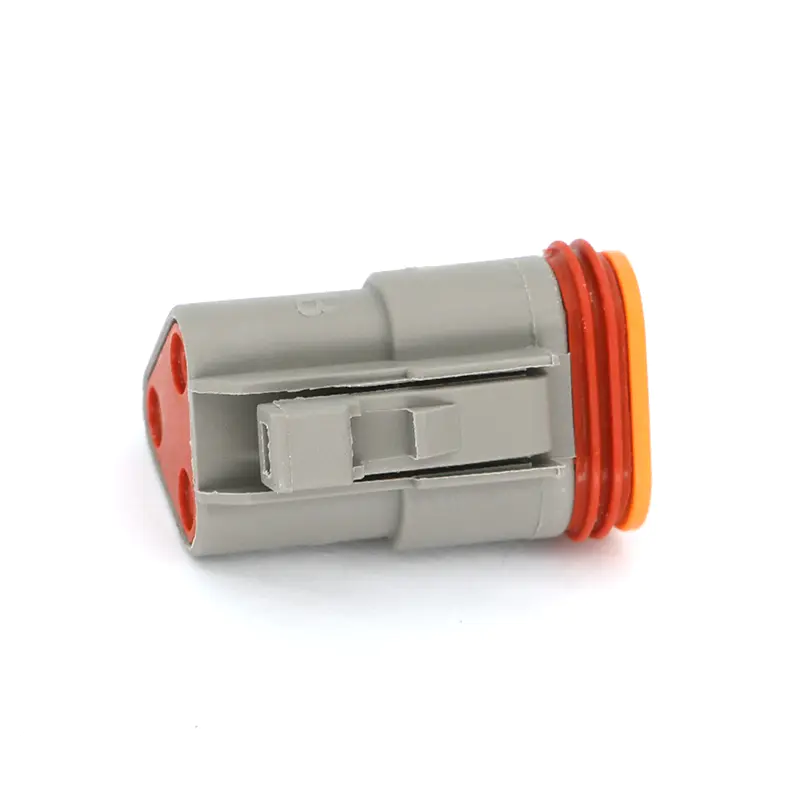

La gama de conectores automotrices de Lizone incluye el enchufe hembra de tres posiciones DT06-3S y el receptáculo macho de tres posiciones DT04-3P. Ambos están listados para aplicaciones de cable a cable, montaje de cables o instalación colgante y terminación engarzada. Estos detalles del modelo ofrecen un ejemplo útil de cómo se relaciona la selección de conectores con la planificación del arnés.

Los componentes acoplados afectan el espacio de instalación

El enchufe DT06-3S mide 28,5 × 18 × 20 mm, mientras que el receptáculo DT04-3P mide 43,5 × 21 × 25 mm. Ambos tienen un paso listado de 5,46 mm y un ángulo de montaje recto. La diferencia en las dimensiones generales puede afectar el espacio requerido alrededor de una conexión completa.

Al especificar un conjunto de enchufe de 3 vías, los dibujos del arnés deben identificar ambas mitades de acoplamiento en lugar de mostrar solo el componente del lado del enchufe. Esto ayuda a los equipos de producción y compras a confirmar qué piezas van juntas. También brinda a los diseñadores una visión más clara del espacio ocupado por el par conectado.

Ambos modelos están listados como conectores montados en cables o colgantes. Por lo tanto, su ubicación se relaciona directamente con la ruta del cable y el acceso disponible para el acoplamiento o la separación. El conector automotriz debe considerarse parte del diseño del arnés, especialmente cuando varias ramas o componentes cercanos comparten un espacio de instalación limitado.

Las clasificaciones eléctricas deben coincidir con el modelo seleccionado

Las especificaciones DT06-3S y DT04-3P enumeran una clasificación de corriente de contacto de 13 A y una clasificación de voltaje de 250 V. Su rango de cables declarado es de 14 a 20 AWG y ambos utilizan terminación engarzada. Estas cifras se aplican a los modelos enumerados y no deben asumirse para cada conector de tres posiciones.

Se debe seleccionar un conjunto de enchufe de 3 vías comparando sus clasificaciones documentadas con los requisitos del circuito y las especificaciones de los cables. El terminal, el conductor y la conexión engarzada también deben ser compatibles. El recuento de posiciones de un conector no indica su capacidad eléctrica, por lo que los datos completos del modelo siguen siendo importantes durante la revisión técnica.

La identificación del producto respalda este proceso. Lizone enumera el DT06-3S como LZ7033D-1.6-21 y el DT04-3P como LZ7033D-1.6-11. Incluir el número de modelo completo en los documentos de compra y registros de cableado ayuda a distinguir el enchufe de su receptáculo correspondiente y de otros productos de la misma categoría.

Características de la vivienda y condiciones ambientales.

Los conectores enumerados tienen carcasas de poliamida, mecanismos de bloqueo integrados y grados de protección de ingreso de IP68 e IP6K9K. Su rango de temperatura de funcionamiento declarado es de -55 °C a 125 °C. Estas especificaciones se pueden comparar con las condiciones esperadas en el punto de instalación del conector.

La función de bloqueo forma parte de la interfaz de acoplamiento. Su posición y accesibilidad pueden ser importantes cuando un conector se coloca cerca de un soporte, gabinete u otra rama de cable. La planificación del arnés debe tener en cuenta el espacio físico necesario para conectar y desconectar las piezas durante el montaje o el servicio.

Las clasificaciones de protección de ingreso describen el producto conector especificado, no automáticamente la instalación completa del arnés. Las piezas de acoplamiento, los terminales, los detalles del sellado de los cables, cuando corresponda, las condiciones de montaje e instalación también afectan la conexión finalizada. Por esta razón, el conjunto de enchufe de 3 vías seleccionado debe evaluarse como un componente dentro del sistema eléctrico más grande.

Registros de producción y terminación de engarce

La terminación engarzada conecta los contactos a los cables. Para DT06-3S y DT04-3P, el rango de cables listado es 14–20 AWG. La documentación de producción debe identificar el terminal elegido y la especificación del cable para que el proceso de ensamblaje pueda seguir los requisitos de esos componentes.

La carcasa del conector por sí sola no determina si una terminación completa es adecuada. El terminal, el conductor y las herramientas de engarzado deben ser compatibles. La identificación clara de las piezas también ayuda a los equipos de producción a rastrear qué modelo de conector pertenece a una ubicación particular del arnés.

Para un conector automotriz utilizado en una aplicación de cable a cable, los registros pueden separar el recuento de posiciones, el género de acoplamiento, el paso, el estilo de montaje, la gama de cables y el número de producto. Estos detalles describen diferentes propiedades. Mantenerlos distintos hace que sea más fácil revisar un cambio de componente o identificar una pieza de repuesto.

Organización de opciones de conectores por especificación

Las gamas de conectores pueden incluir productos con el mismo número de posiciones pero diferentes dimensiones, pasos, rangos de cables o clasificaciones. Organizar un conjunto de enchufe de 3 vías por serie, configuración de acoplamiento, estilo de montaje y especificaciones eléctricas proporciona información más útil que agrupar productos solo por recuento de posiciones.

Para los distribuidores y fabricantes de arneses, unos registros de productos coherentes pueden respaldar las compras, la planificación del montaje y la identificación de piezas de repuesto. Los datos completos del modelo proporcionan una referencia compartida para revisar si un conector propuesto coincide con la aplicación prevista.

Como los diseños de cableado de los vehículos utilizan diferentes interfaces de componentes y disposiciones de derivaciones, las especificaciones de los conectores siguen siendo parte del registro de diseño del arnés. el Conjunto de enchufe de 3 vías se define no solo por sus tres posiciones, sino también por su mitad de acoplamiento, dimensiones, paso, terminación, rango de cables, clasificaciones y características de instalación.
