El conector automático de 4 pines alimenta los circuitos del vehículo

conector automático de 4 pines Es un componente común y versátil que se encuentra en innumerables sistemas eléctricos de vehículos y proporciona conexiones para iluminación, sensores, actuadores y módulos de control. Con cuatro terminales disponibles, un conector automático de 4 pines puede transportar energía, tierra y dos señales separadas, lo que lo hace adecuado para una amplia gama de aplicaciones automotrices, desde luces traseras hasta sensores de motor.

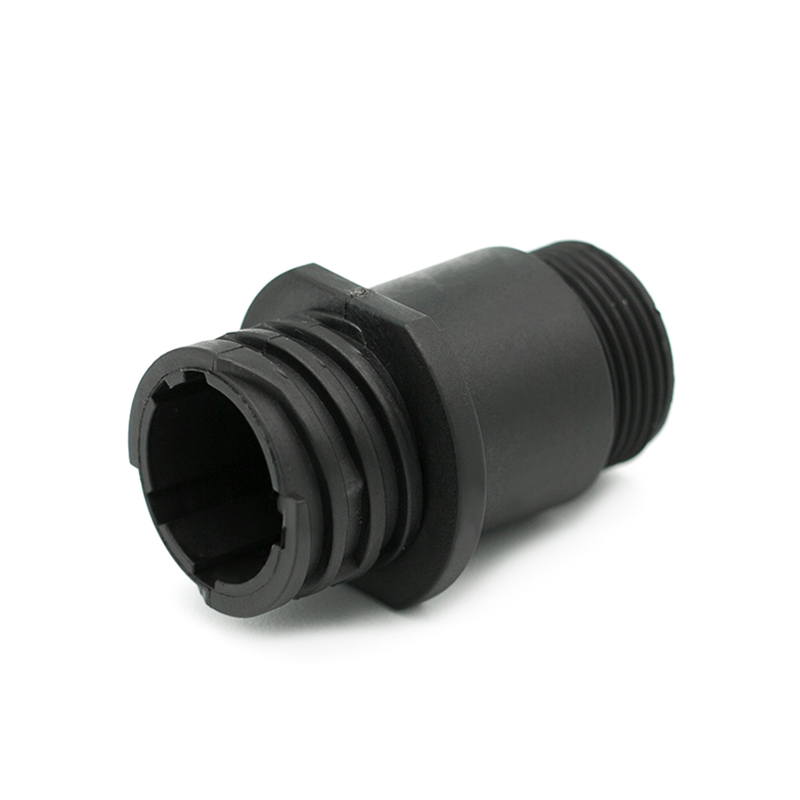

El diseño básico de un conector automático de 4 pines incluye una carcasa de plástico con cuatro terminales macho o hembra dispuestos en una fila o en un patrón cuadrado. Las mitades del conector se bloquean entre sí con un pestillo o clip que evita la separación debido a la vibración. Cada terminal se engarza en un cable y luego se inserta en la carcasa hasta que hace clic. La configuración de cuatro pines ofrece más funcionalidad que un conector de dos pines y, al mismo tiempo, sigue siendo lo suficientemente compacta para espacios reducidos en el compartimento del motor.

Los pines adicionales en un conector automático de 4 pines permiten funciones más complejas. Por ejemplo, el conector de iluminación de un remolque utiliza cuatro pines: señal de giro a la izquierda, señal de giro a la derecha, luces traseras y tierra. Un conector de ventilador de enfriamiento puede usar energía, tierra, una señal de control de velocidad y un cable de retroalimentación que informa el funcionamiento del ventilador a la computadora del motor. Un conector de cuatro clavijas para un inyector de combustible puede transportar energía, tierra y dos señales de control para una sincronización precisa de la inyección.

Las opciones de sellado para conectores automáticos de 4 pines protegen contra entornos hostiles. Los conectores no sellados funcionan bien dentro de la cabina de pasajeros o en el maletero, donde la humedad es mínima. Los conectores sellados incorporan juntas de goma en la entrada del cable y un sello de silicona entre las mitades del conector, lo que mantiene el agua, la sal y la suciedad alejadas de los terminales. Un conector automático sellado de 4 pines permite que los sensores montados en el motor, la transmisión o los cubos de las ruedas funcionen de manera confiable en lluvia, nieve y lavados de autos.

Los tipos de terminales varían según la aplicación. Los terminales de clavija y enchufe estándar son adecuados para muchas conexiones y proporcionan una buena capacidad de corriente y un contacto confiable. Los terminales más grandes manejan corrientes más altas para dispositivos como bombas de combustible o faros. Los terminales más pequeños son adecuados para circuitos de señales de baja corriente, como sensores de temperatura o interruptores de posición. Un conector automático de 4 pines bien diseñado puede combinar tamaños de terminales en la misma carcasa, con dos terminales grandes para alimentación y tierra y dos más pequeños para señales.

Merece atención el mecanismo de bloqueo de un conector automático de 4 pines. Un bloqueo secundario, también llamado dispositivo de aseguramiento de la posición de los terminales, se desliza sobre los terminales después de insertarlos, evitando que se salgan de la carcasa. Este bloqueo secundario es especialmente importante en aplicaciones de alta vibración, como los arneses del motor. Algunos conectores también incluyen una palanca que reduce la fuerza necesaria para acoplar las mitades del conector, lo que ayuda cuando se trabaja en espacios reducidos.

Weatherpack y Metripack son familias comunes de conectores automáticos de 4 pines. Los conectores Weatherpack cuentan con sellos de silicona y se usan ampliamente para iluminación exterior y conexiones de sensores. Los conectores Metripack ofrecen una mayor capacidad de corriente y se encuentran debajo del capó para los sistemas de encendido e inyección de combustible. Ambos diseños utilizan carcasas y tamaños de terminales estandarizados, lo que facilita el reemplazo y la reparación con piezas comúnmente disponibles.

Para trabajos eléctricos automotrices que van desde el cableado del remolque hasta el reemplazo del sensor del motor, el conector automático de 4 pines Ofrece el equilibrio adecuado entre número de pines, tamaño compacto y protección del medio ambiente. Se conecta de manera confiable, resiste las condiciones debajo del capó y puede repararse cuando sea necesario. Ya sea en una línea de montaje de fábrica o en el garaje de una casa, el conector automático de 4 pines mantiene los circuitos del vehículo conectados y funcionando.
