¿Sigue cambiando la herramienta de engarzado de conectores eléctricos para automóviles?

Hace diez años, los sistemas de cableado de automóviles eran relativamente indulgentes en comparación con los estándares actuales. Los tamaños de los conectores eran mayores, la densidad de corriente era menor y muchas tolerancias de engarzado permitían más margen de variación durante el montaje.

Esa situación ha cambiado rápidamente.

Los vehículos modernos contienen ahora muchos más sistemas electrónicos que los que jamás manejaron las plataformas más antiguas. Las cámaras, los módulos de radar, los sistemas de gestión de baterías, la iluminación LED, los sensores, las unidades de información y entretenimiento y las arquitecturas de alto voltaje dependen de conexiones eléctricas estables.

Debido a esto, el Herramienta que prensa del conector eléctrico automotriz silenciosamente se ha vuelto mucho más preciso de lo que mucha gente cree.

En algunas aplicaciones, una pequeña desviación de engarzado medida en fracciones de milímetro puede afectar la confiabilidad del conector a largo plazo.

Los conectores más pequeños crean desafíos más grandes

Una tendencia dentro de la fabricación de automóviles es obvia: los conectores continúan encogiéndose.

A medida que aumenta la densidad del arnés, los ingenieros intentan reducir el tamaño del conector para ahorrar espacio de instalación y peso del vehículo. El problema es que los terminales más pequeños dejan menos tolerancia durante el engarzado.

Una herramienta engarzadora de conectores eléctricos automotrices moderna a menudo funciona con terminales lo suficientemente delgados como para que errores menores de alineación afecten inmediatamente la fuerza de retención del conductor.

Esto se vuelve especialmente difícil en:

• conectores de sensores
• sistemas de cámara
• módulos ADAS
• circuitos de gestión de baterías
• conjuntos compactos de ECU

Los viejos hábitos de engarce manual no siempre se traducen bien en estos sistemas de conectores más pequeños.

Una vez que la deformación del terminal excede los límites de las especificaciones, la estabilidad del contacto eléctrico cambia gradualmente incluso si el conector todavía funciona inicialmente.

La altura de engarzado importa más de lo que muchos esperan

En las fábricas de arneses para automóviles, la medición de la altura del engarce se toma muy en serio.

La herramienta para engarzar conectores eléctricos para automóviles no se limita a apretar el cable contra el metal. Debe comprimir los hilos conductores con la suficiente precisión para crear una conductividad estable y al mismo tiempo preservar la resistencia de retención mecánica.

Muy poca compresión aumenta la resistencia.

Demasiada compresión daña internamente los hilos conductores.

Ese equilibrio se vuelve difícil porque los propios cables para automóviles varían en la estructura del hilo, el espesor del aislamiento y la flexibilidad según los requisitos de la aplicación.

En entornos de alta vibración, como los compartimentos del motor, es posible que el daño a los conductores no aparezca de inmediato. A veces, la conexión se debilita gradualmente después de un ciclo térmico prolongado y una exposición a vibraciones.

Esta falla tardía es exactamente la razón por la cual los estándares de engarzado para automóviles son más estrictos que los de muchas otras industrias.

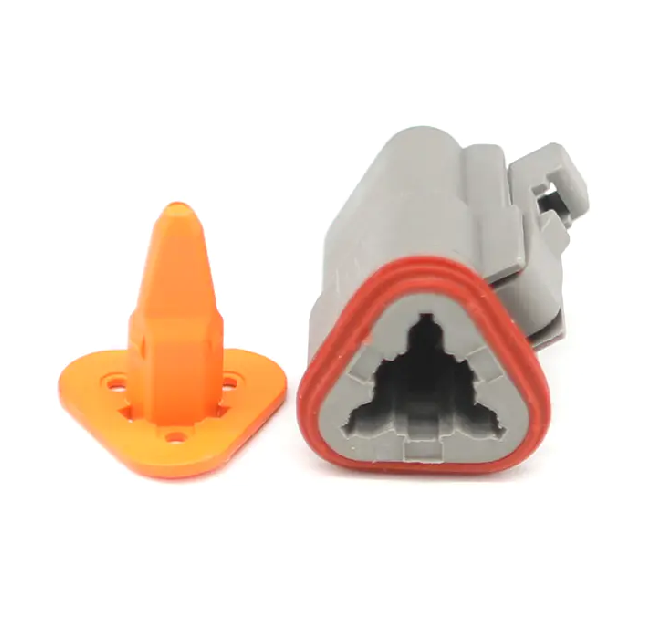

Los conectores impermeables cambiaron los requisitos de engarzado

Otro cambio importante provino de los sistemas de conectores impermeables.

Los vehículos modernos exponen los mazos de cables a la humedad de manera mucho más agresiva que los diseños más antiguos, especialmente alrededor de los sistemas de baterías, los conjuntos de bajos y los módulos de sensores exteriores.

Debido a esto, el Automotive Electrical Connector Crimping Tool now frequently works alongside sealing structures such as rubber plugs and waterproof grommets.

El desafío es que los componentes de sellado cambian la posición del alambre durante el engarzado.

Si la ubicación del terminal cambia ligeramente, pueden aparecer varios problemas más adelante:

• fuga del sello
• extracción de terminales
• presión de contacto inestable
• crecimiento de corrosión
• señales eléctricas intermitentes

Para los conectores automotrices impermeables, el posicionamiento mecánico suele ser tan importante como la conductividad eléctrica.

Los vehículos de alto voltaje aumentan la presión sobre la calidad del engarzado

Los vehículos eléctricos llevaron la tecnología de conectores a una categoría completamente diferente.

Un conector tradicional de bajo voltaje puede tolerar variaciones menores de resistencia sin consecuencias inmediatas. Los sistemas de alto voltaje se comportan de manera diferente. La herramienta para engarzar conectores eléctricos automotrices ahora desempeña un papel más importante en el control de la estabilidad térmica en los sistemas de carga y baterías.

A medida que aumenta la densidad de corriente, la mala calidad del engarzado genera una concentración de calor mucho más rápida.

Esta es una de las razones por las que las líneas de producción de conectores para vehículos eléctricos suelen aplicar un control más estricto durante la inspección de engarzado. Algunas fábricas utilizan ahora sistemas automáticos de análisis de fuerza de engarzado para detectar patrones de compresión anormales en tiempo real.

El engarce en sí se trata cada vez más como un componente eléctrico medible en lugar de un simple paso de montaje.

El material del terminal también afecta el comportamiento del engarzado

No todos los terminales de automoción se comportan de forma idéntica durante la compresión.

Las aleaciones de cobre, los terminales estañados y los materiales conductores de alta resistencia responden de manera diferente bajo la fuerza de engarzado. Una herramienta para engarzar conectores eléctricos automotrices correctamente ajustada debe tener en cuenta el comportamiento de recuperación elástica después de que se produce la compresión.

Algunos materiales terminales más duros recuperan parcialmente su forma después de que se libera la presión de engarzado.

Si la calibración de herramientas ignora este comportamiento, el resultado final de la compresión cambia significativamente con respecto a la especificación prevista.

Esto resulta especialmente importante en entornos de producción automatizados que ejecutan continuamente grandes volúmenes de conectores.

Pequeñas diferencias dimensionales repetidas miles de veces eventualmente crean una variación de calidad notable.

El desgaste de las herramientas suele aparecer gradualmente

Una de las razones por las que las fábricas de automóviles inspeccionan con frecuencia las herramientas de engarce es porque el desgaste se desarrolla lentamente y no repentinamente.

Una herramienta engarzadora de conectores eléctricos automotrices desgastada aún puede producir terminales visualmente aceptables mientras que la geometría de compresión ya se ha desviado fuera de la tolerancia de especificación.

Las primeras señales de alerta suelen incluir:

• alas onduladas desiguales
• exposición del hilo conductor
• fuerza de tracción inconsistente
• deformación terminal anormal
• lecturas de altura de engarce inestables

Los técnicos experimentados suelen notar estos cambios antes de que ocurran fallas eléctricas.

En la producción de automóviles, la prevención es mucho más importante que reparar los fallos de los arneses después del montaje.

Los vehículos modernos dependen de conexiones silenciosas

La mayoría de los conductores nunca piensan en los conectores escondidos dentro de sus vehículos.

Sin embargo, los sistemas automotrices modernos dependen de miles de puntos de contacto eléctricos estables que funcionan continuamente bajo vibración, ciclos de temperatura y exposición a la humedad. La herramienta para engarzar conectores eléctricos para automóviles respalda silenciosamente gran parte de esa confiabilidad.

Los buenos rizos rara vez llaman la atención.

La conexión simplemente permanece eléctricamente estable año tras año sin interrupción de la señal, acumulación de calor o aflojamiento mecánico.

Dentro de los vehículos cada vez más electrónicos de hoy en día, esa coherencia se ha vuelto mucho más importante que en las generaciones automotrices anteriores.
